龍門加工中心SDSK2518V5-BT40數控機床技術規格書

日期：06-10 屬于：V5系列大型精雕機

深圳市精雕數控設備有限公司
一、機器簡介：
1、SDSK2518V5-BT40機型是專門為客戶量身定做的輕型2.5米龍門加工中心;定梁式結構；配有臺灣圣杰16位飛碟式刀庫，換刀速度為2秒；運動方式為Y軸工作臺前后移動，X軸左右移動，Z軸上下移動。
2、機身采用頂級的花崗巖(大理石)結構、永遠不變形;三軸采用進口臺灣上銀精密級直線導軌，臺灣TBI 研磨級滾珠絲桿，德國聯軸器，伺服電機，配電柜恒溫系統，先進的主軸制冷系統，自動潤滑系統，水循環冷卻液噴水系統，空氣過濾裝置，保證了更高的加工精度、速度與穩定性;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、切割、擴孔、打孔、攻絲等加工。
3、機床正前門和左右門采用電動升降門結構，三個門可以同時升降，也可以單個升降。三個門降到最低，給增加機器人自動上下料提供了足夠的操作空間。
4、另可加裝第四旋轉軸、側銑頭、探頭功能。

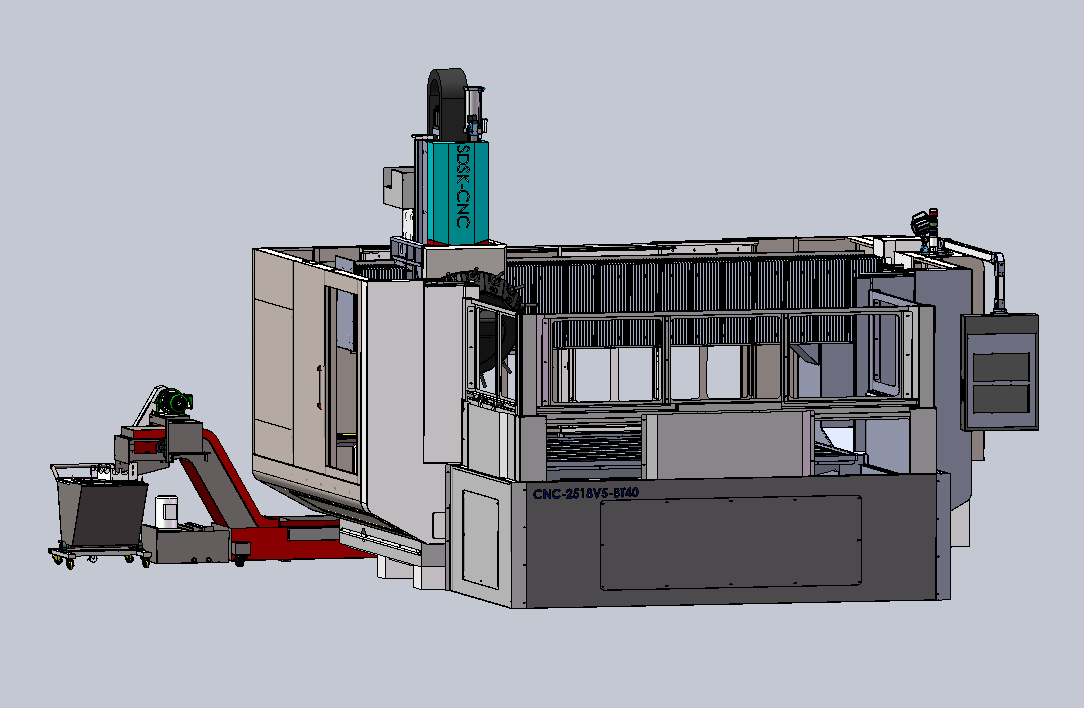

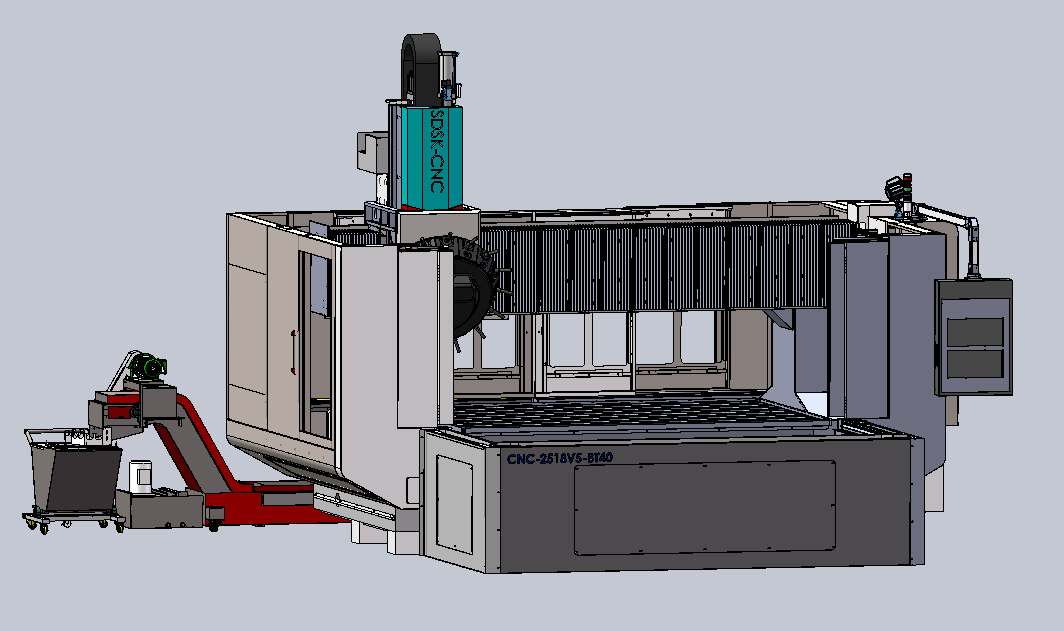

（圖片僅供參考，以實物為準）
二、機器主要配置清單(單位:mm)

序號	規 格說明	數量	原產地
	深雕數控系統/3軸3KW匯川伺服電機，Z帶抱閘/主軸伺服驅動7.5～11KW	全套	德國
	臺灣大悅直結式長鼻主軸BT40-150-560-12000/帶冷卻出水口 (配油壓打刀缸)	全套	臺灣
	臺灣圣杰16T飛碟式伺服刀庫	1套	臺灣
	XYZ軸用臺灣上/銀泰/ 精密級直線導軌 (X45、YZ35)	全套	臺灣
	XYZ軸用臺灣TBI 精密級研磨級滾珠絲桿 (XY50、Z32)	全套	臺灣
	外罩：2mm鋼板、烤漆，正面、左、右三個面配電動自動升降門	1套	自制
	鋁工作臺尺寸：X向2500，Y向1800，厚度50，帶T型槽	1套	自制
	大理石機身，大理石橫梁	1套	山東
	鑄鐵機械零配件	1批	自制
	配電柜恒溫系統（雷德）	1套	東莞
	施耐德電氣配件	1批	德國
	進口NSK/KOYO/TBI P級角接觸配對軸承	全套	進口
	主軸油冷機（雷德）	1臺	東莞
	電子手輪（深圳精雕）	1套	自制
	對刀儀（深圳精雕）	1個	自制
	X/Z軸配三防布風琴罩(Y軸配可伸縮不銹鋼板罩)	各1套	自制
	X/Y/Z軸配塑料拖鏈	各1套	東莞
	自動潤滑油泵（寶騰）	1套	東莞
	空氣過濾器（日本雷曼 M107-A空氣過濾器）	2套	浙江
	噴水裝置	1套	自制
	噴霧裝置（寶騰）	1套	東莞
	水泵750W（斯納爾）	1套	常州
	機床附件	1套	深圳
	BT40刀柄/配大小全套縮咀（三合）	5個	深圳
	雙螺+1鏈板式自動排渣機	1套	自制

三、設備主要技術參數：(單位:mm)

機型	SDSK2518V5-BT40
工作臺尺寸	2500*1800 (T型槽M14)
龍門寬度	2560
主軸鼻端至工作臺面	最高670～最低170
飛碟式刀庫至工作臺面	最低500
X軸行程	2530
Y軸行程	1830
Z軸行程	500
X/Y/Z最快移動速度	X30米/分鐘 Y35米/分鐘 Z40米/分鐘
最大加工速度	12000mm/min
控制系統	深雕數控系統
伺服系統	交流伺服
系統分辨率	0.001
三軸垂直度	0.015mm
整機定位精度	±0.02mm
局布定位精度	300內±0.01mm
重復定位精度	0.004mm
主軸數	1個
主軸伺服功率	7.5～11KW
主軸伺服轉矩	35.8N.m
主軸轉速	12000rpm/min
飛碟式刀庫	16位
換刀方式	自動
夾持刀柄	BT40
對刀方式	自動
臺面承受負荷	1500Kg
額定電壓	380V/50HZ
整機最大功率	21KW
整機重量	13000Kg左右
外型尺寸(長寬高)	455047003500左右

四、主機標準配置及附件送配件：

1.	控制器	11.	機械、電氣、操作說明書1本
2.	直結式主軸BT40-150-560-12000長鼻	12.	剛性攻牙功能
3.	自動潤滑系統	13.	電氣箱熱交換器
4.	地基可調墊塊	14.	《操作說明書》《程序說明書》《使用說明書》
5.	工具箱	15.	BT40刀頭5個（含拉釘、扳手）
6.	工作燈	16.	BT40鎖刀座
7.	警示燈	17.	M14馬鐵
8.	主軸吹氣裝置	18.	6寸批士一臺
9.	傳輸線	19.	鎖咀 ER32（4-20） 1套
10.	半封閉式護罩	20.	護罩

五、機器環境及硬件設施要求

序號	環境項目	項目要求標準
1.	電源要求	AC380V（4P）50-60Hz，空氣開關 60A，電源電壓波動范圍 380V±10%以內
2.	空氣壓縮機	使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min
3.	真空壓力	≥0.6 mpa
4.	空氣干燥機	必須有空氣干燥機，帶自動排水功能
5.	環境噪音/振動	≤75dba
6.	地面要求	地面要求平整，穩固，最高點與最低點相差不超過 5mm
7.	環境濕度	建議 45%-65%
8.	氣體水分含量	無水分
